オシロスコープは、電子回路や電気信号の「電圧の時間変化＝波形」を観察するための基本計測器です。
周期や振幅、立ち上がり時間、波形の歪みやノイズなどを確認でき、設計やトラブル解析に欠かせない存在となっています。

本記事では、オシロスコープで測定できる項目、アナログとデジタルの違い、波形表示の仕組み、代表的な波形の種類、初心者がつまずきやすいポイントをわかりやすく解説します。

これからオシロの使い方を学ぶ方や、基礎をしっかり理解したい方に最適な入門ガイドです。

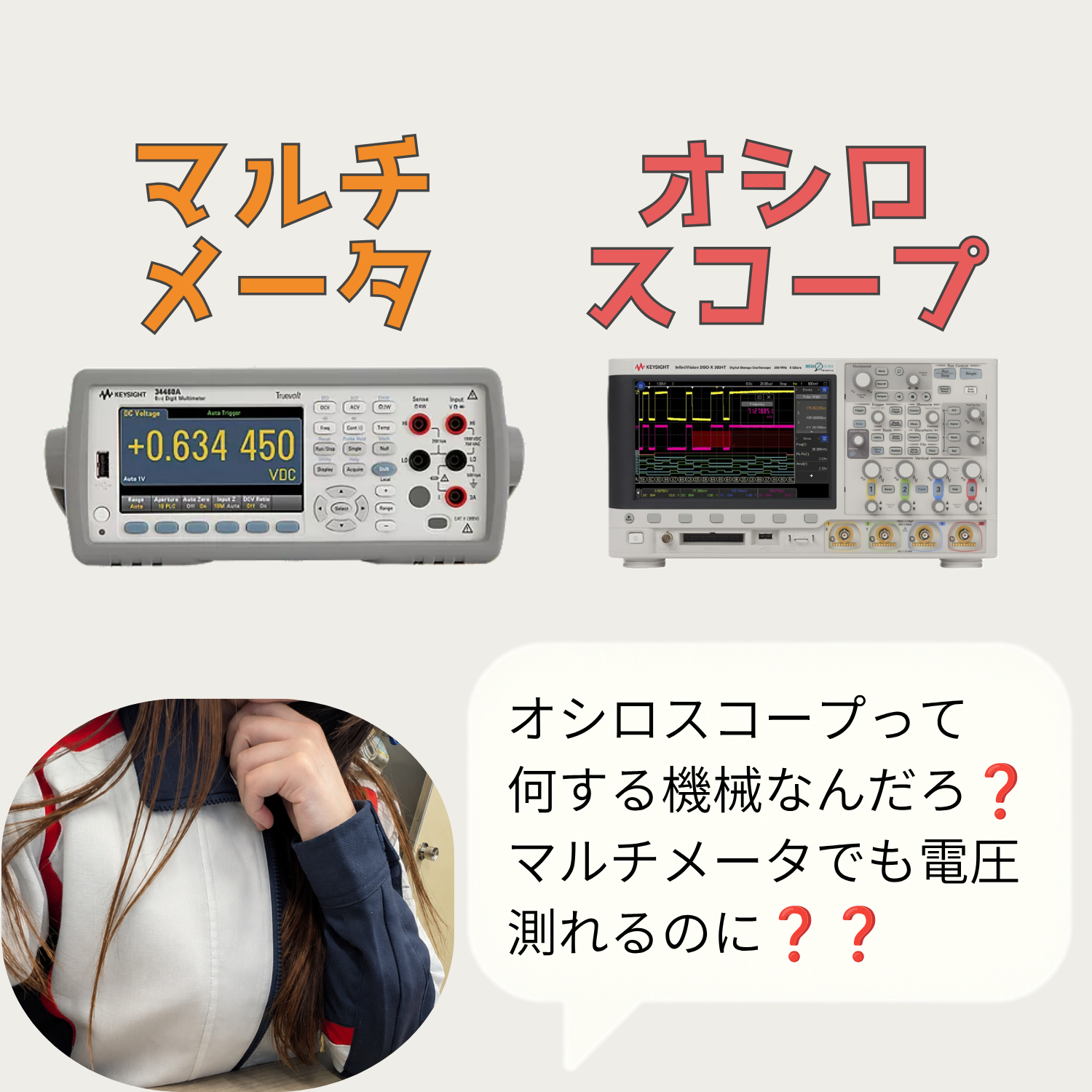

オシロスコープで何が測定できるの？

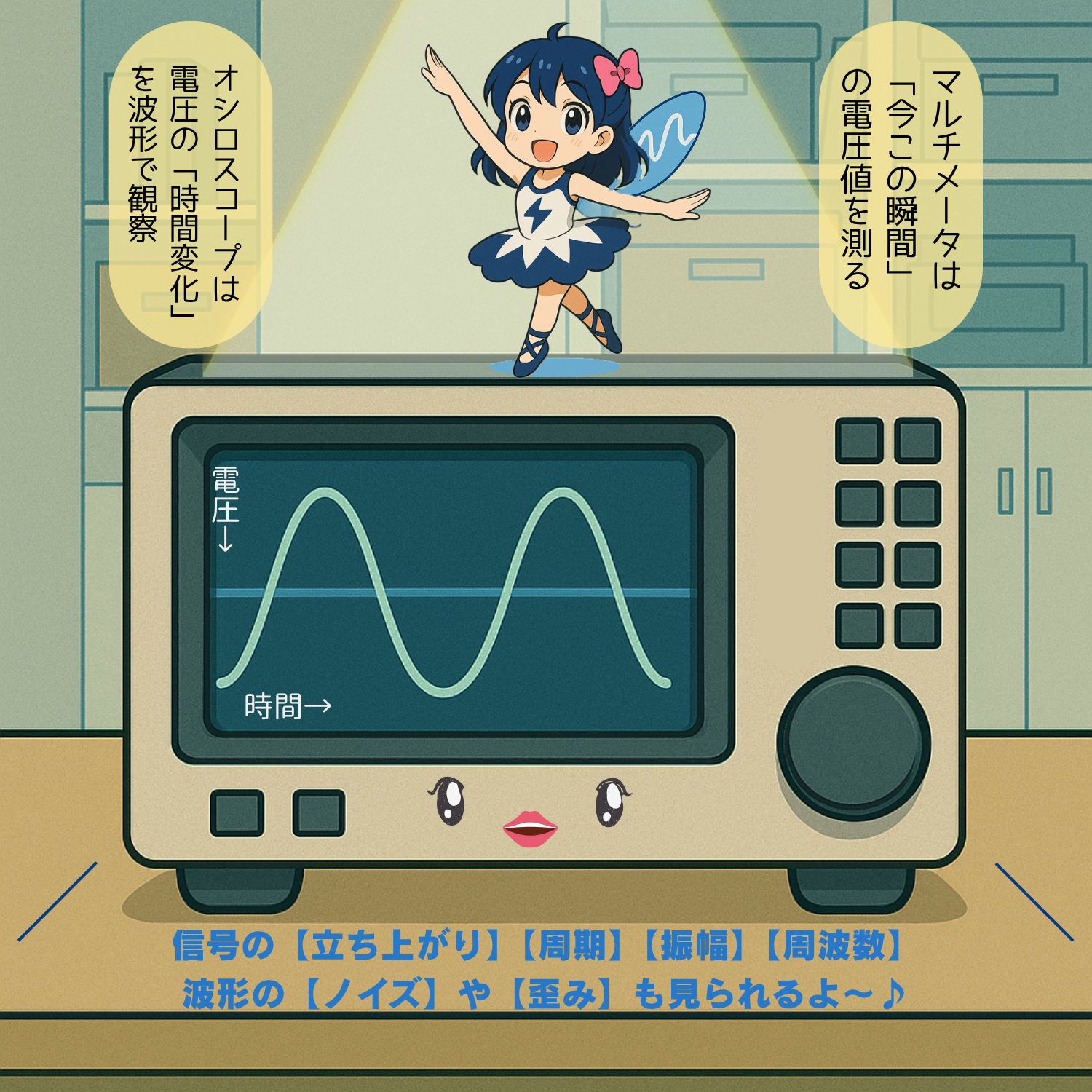

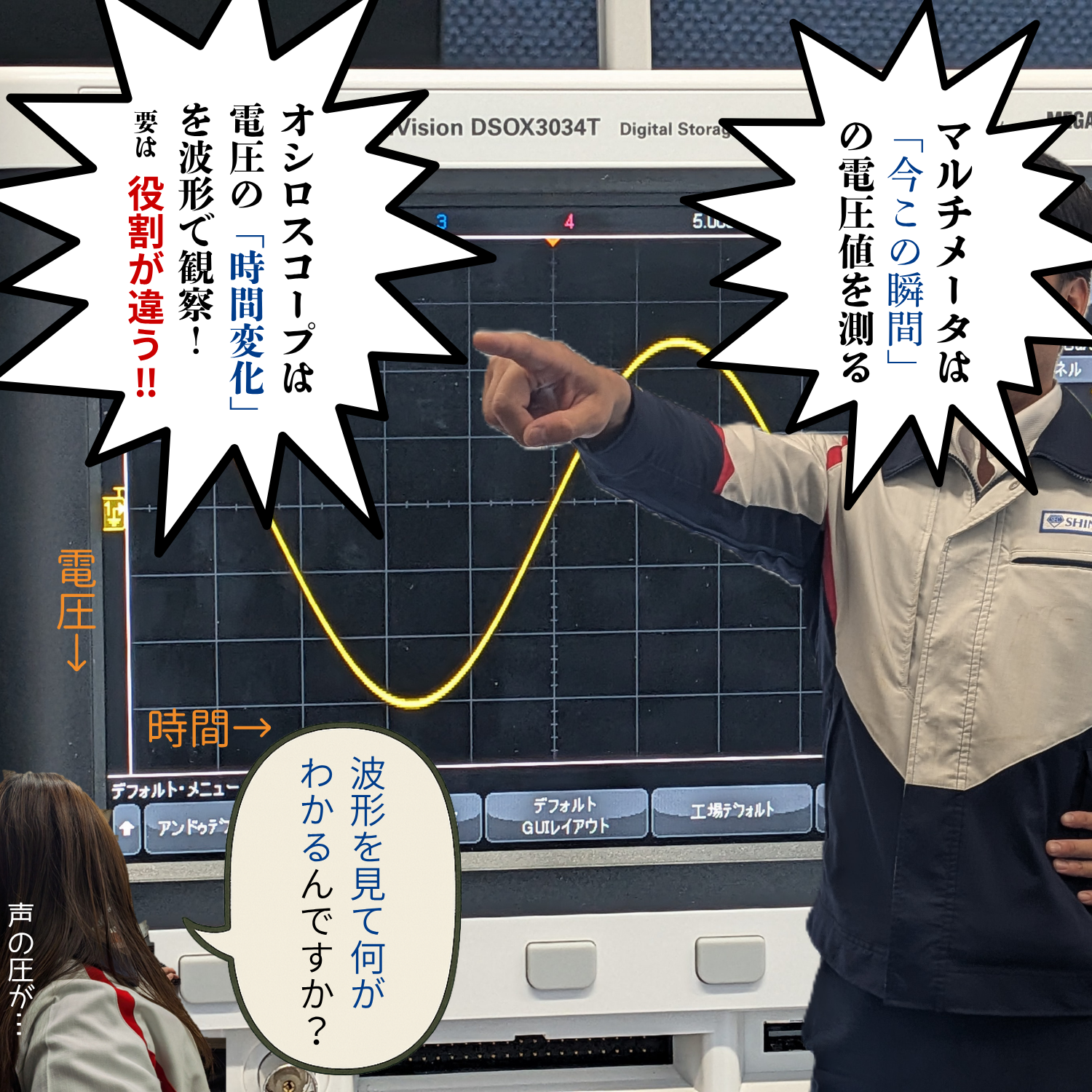

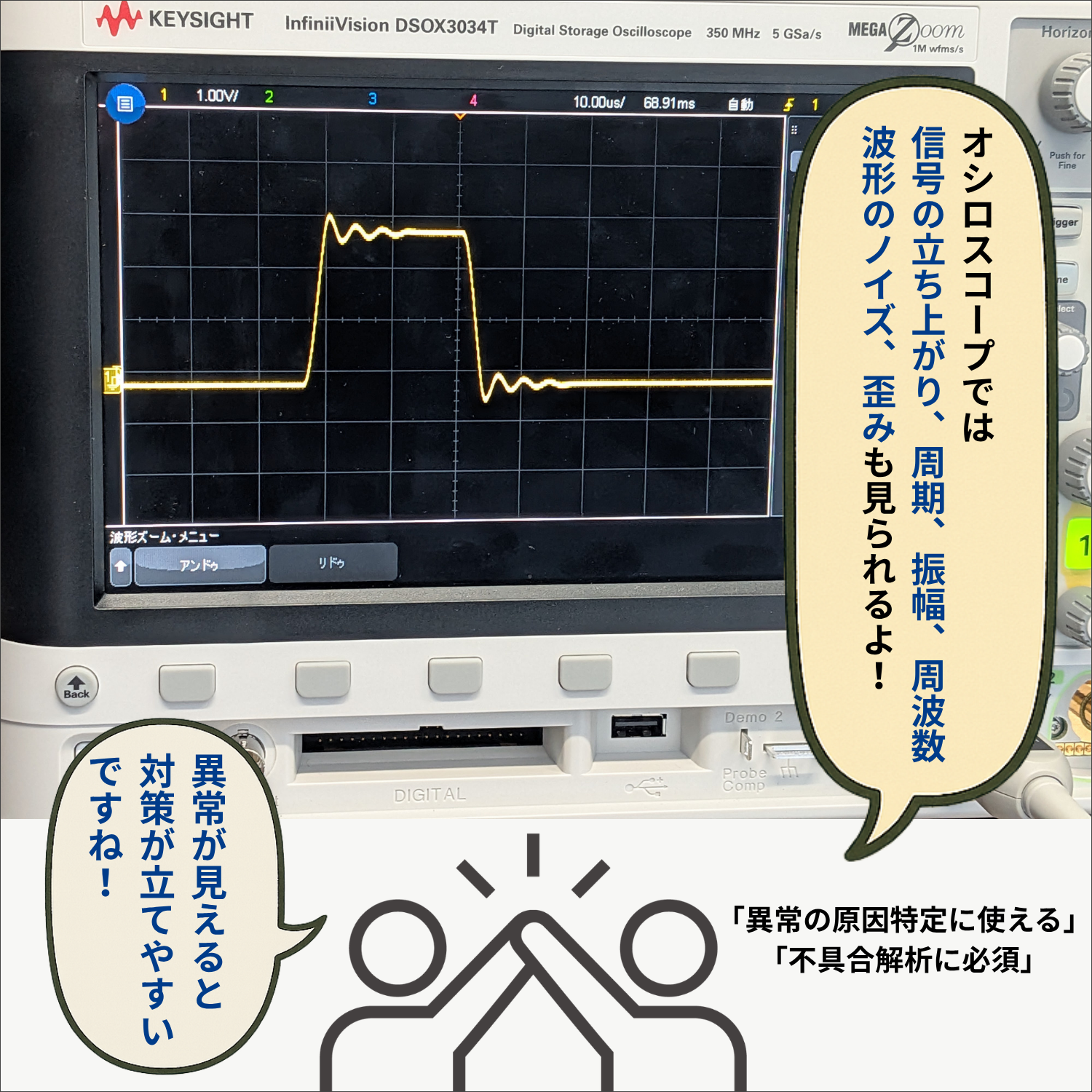

オシロスコープは、電気信号を画面に表示して波形として観察できる計測器です。
例えば、以下のような情報を確認できます。

• ・信号の立ち上がりの観察
• ・信号の周期・周波数の観察
• ・信号の振幅の観察
• ​・波形の歪みやノイズの観察
•

つまり「目に見えない電気信号」を見える化できるのがオシロスコープの役割です。

---



アナログオシロとデジタルオシロの違いとは？

かつては「アナログオシロ」と呼ばれる機種が一般的でしたが、現在は「デジタルオシロ」が主流です。

• アナログオシロ
  　ブラウン管に波形をリアルタイムで表示。リアルタイム性は高いが、保存や解析機能はデジタルに劣る。

• デジタルオシロ
  　入力信号をA/D変換でサンプリングし、デジタルデータとして記録。保存・解析が可能で多機能。

---



デジタルオシロはどうやって波形を表示しているの？

デジタルオシロは、A/Dコンバータ（アナログ信号をデジタル信号に変換する装置）でアナログ信号を一定周期ごとにサンプリングし、そのデータを画面に波形として表示するものです。

• ・アナログ信号 → 一定周期で数値化（サンプリング）
• ・デジタル信号 → 波形として表示



 サンプリング速度は（どれだけ細かく記録できるか）、波形の正確さに直結します。
測定対象の信号より十分高いサンプルレートが必要となります。

---

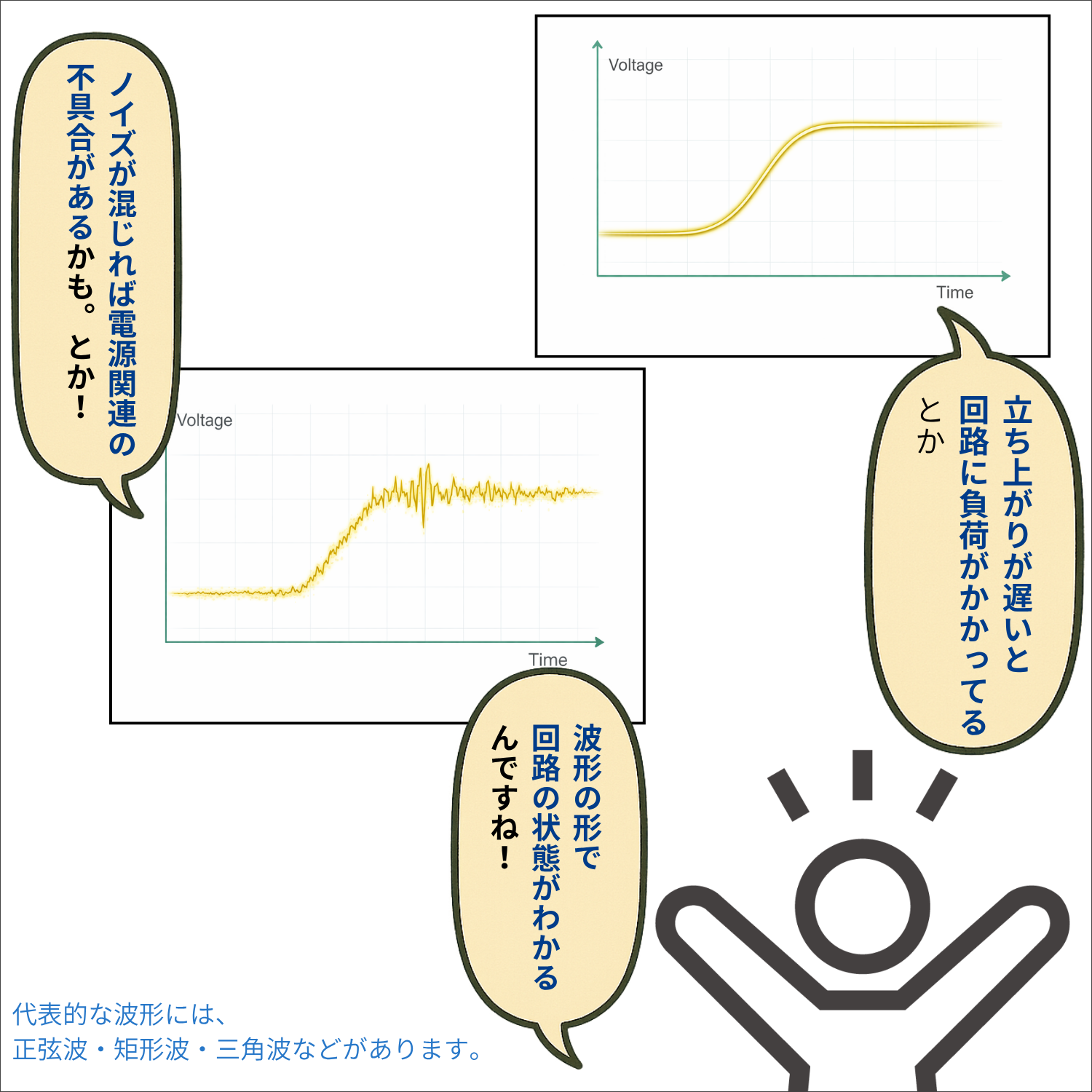

どんな波形が観察できるの？

オシロスコープでは、電子回路や信号源から出てくる多様な波形を観察できます。

・正弦波：交流信号の波形でサイン波ともいう
・方形波/矩形波：一定の間隔で高低を繰り返す波形
・三角波・のこぎり波：直線的な制御信号で、見た目が三角形になっている波形
・パルス波：急な電圧変化の波形で、単発または断続的な信号

「波形の形を見ることで、電子回路などの状態を解析できる」のがオシロの強みです。

---



初心者がつまずきやすいポイントは？

• ・プローブの接続方法（特にグランドの取り方）

• ・波形が小さい／乱れるのは設定ミスや接続不良が原因


•

こうした実際の「あるある」事例の漫画はこちら

▶波形が乱れる原因とは？プローブ補正の重要性
▶そのノイズ、距離のせいかも？グランド・スプリングで波形スッキリ
▶他社製プローブ使用は慎重に！仕様ズレに要注意


---



まとめ

• ・オシロスコープは「電圧の時間変化＝波形」を観察する計測器
• ・測定できる項目は、周期・振幅・立ち上がり時間など多岐にわたる
• ・現在はデジタルオシロが主流で、波形を記録・解析できる
•

オシロの基礎を理解することで、電気回路の状態を的確に把握し、トラブルを早期に見つけられるようになります。
