漫画でスグシル！計測器豆知識【オシロスコープ編】
波形が乱れる原因とは？プローブ補正の重要性
波形が崩れる…？それ、プローブ補正をしていないせいかも！
測定前のひと手間で、波形がグッと安定することもあります。
今回は“プローブ補正”のやり方と注意点を、漫画と実例でわかりやすく紹介します！
【トラブル事例で学ぶ】プローブ補正が波形に与える影響とは？
オシロスコープを使用する際に、「波形が歪んで正しく表示されない」というトラブルに遭遇したことはありませんか？
本記事では、実際に現場で起きた事例をもとに、波形異常の原因と対処方法、そして意外と見落としがちなプローブ補正の重要性について解説します。
トラブル内容：オシロスコープの波形が歪んで正しく表示されない…
あるお客様から、「オシロスコープの表示波形が異常で、正確に測定できない」というお問い合わせがあり、訪問を行いました。
問題のオシロスコープでは、以下のような症状が確認されました：
・波形がゆがんでいる
・立ち上がりや立ち下がりが鈍い
・信号の形が本来の波形と明らかに異なる
原因究明のためのチェック手順
現場では、消去法によるトラブルシューティングを行いました。
以下のステップで原因を切り分けていきます。
1. 外観チェック：接続ミスや破損がないか
・プローブが正しく差し込まれているか
・ケーブルや端子に破損がないか
2. プローブ自体の確認
・他のチャンネルや正常なプローブに差し替えて、波形が改善するか確認
3. オシロスコープ本体の確認
・他の信号源を接続しても異常が再現されるかを確認し、本体不良を除外
4. プローブの補正確認

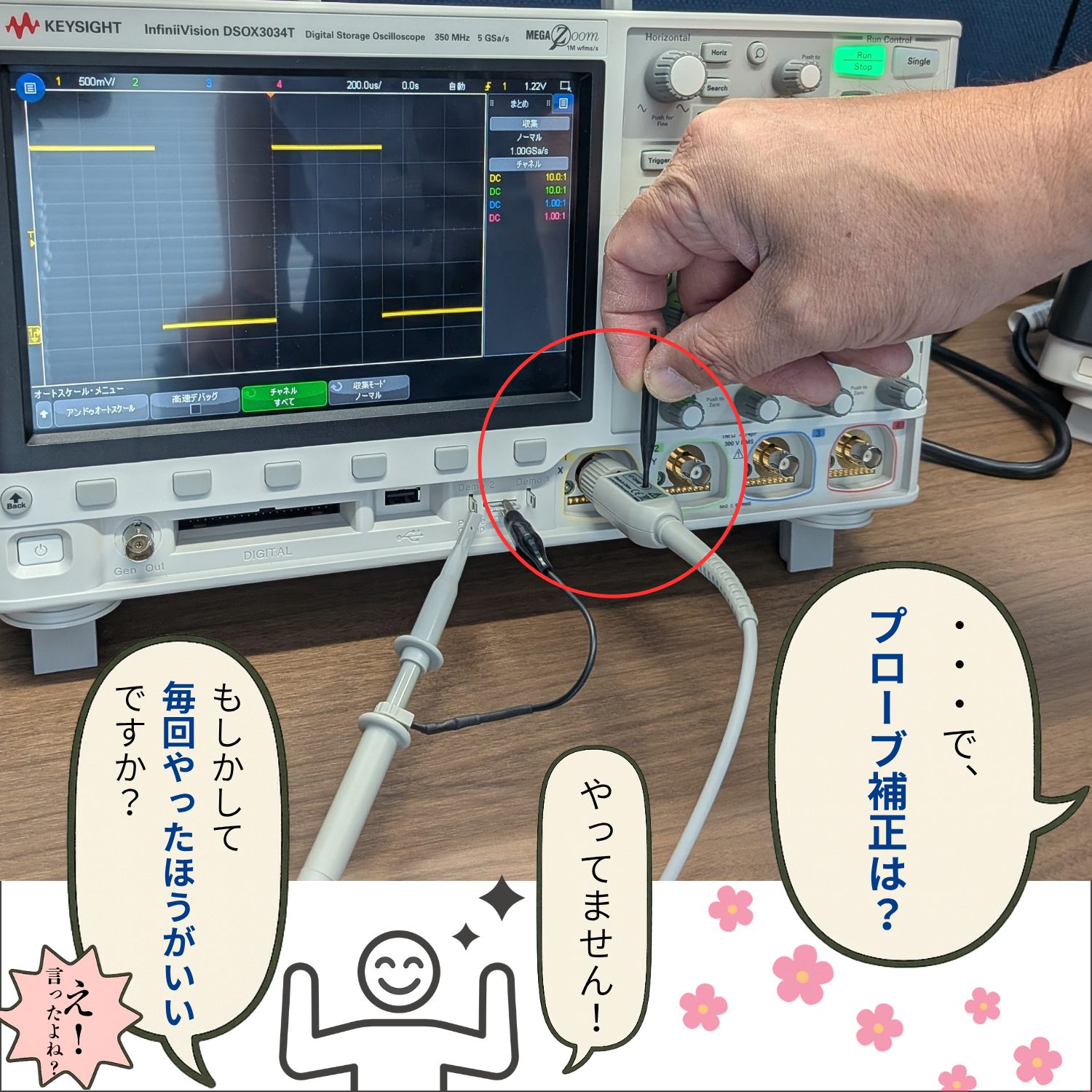

・オシロスコープ本体の「プローブ補正端子（キャリブレーション出力）」に接続し、プローブ補正を実施
原因は「プローブ補正ミス」でした！
結果的に、プローブ補正が実施されていなかったことが原因で、波形が正しく表示されていませんでした。
補正前後の波形を比較すると、以下のような違いが見られます：
| 状態 | 波形の様子 |

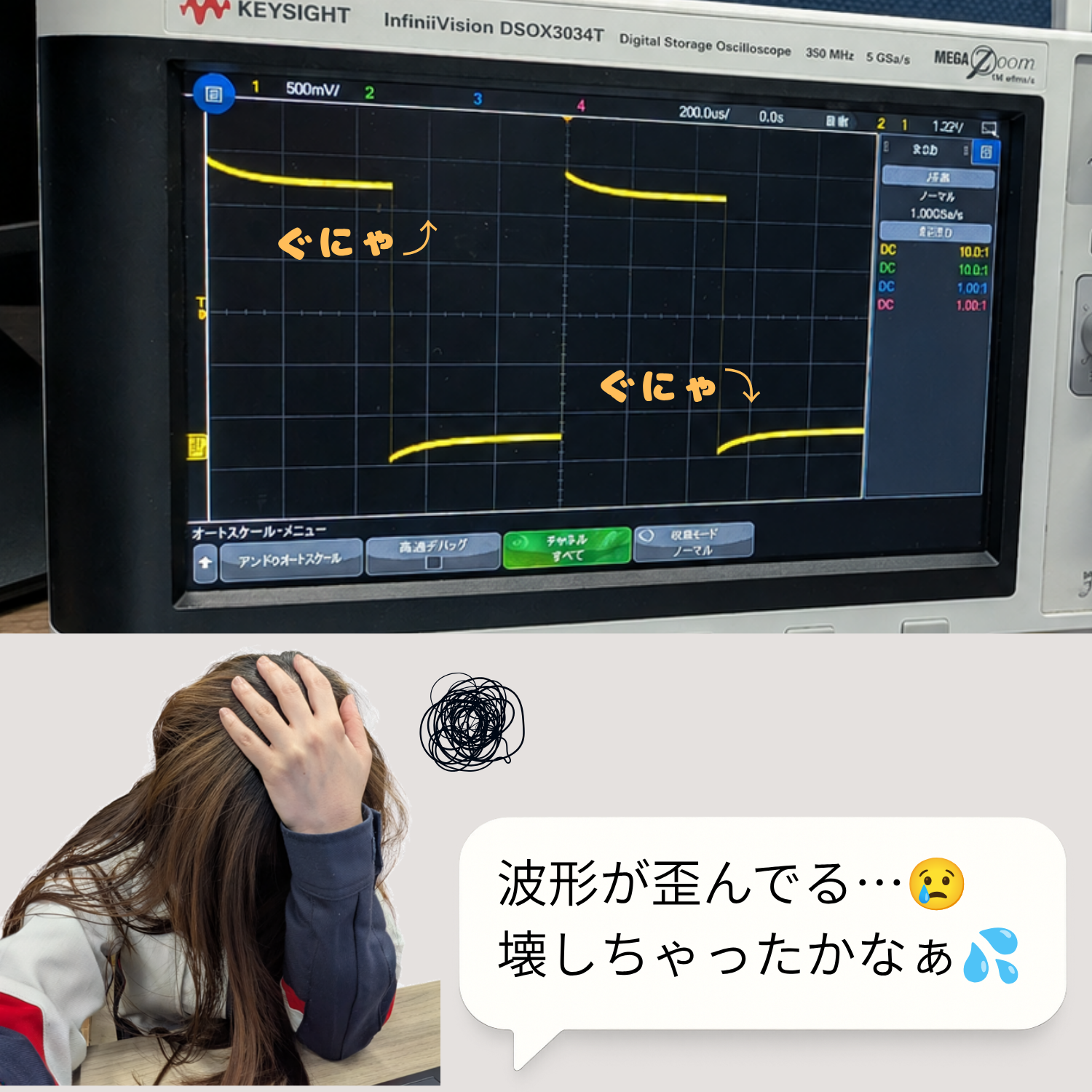

| 補正前 | 立ち上がりが丸くなり、波形がゆがんでいる |

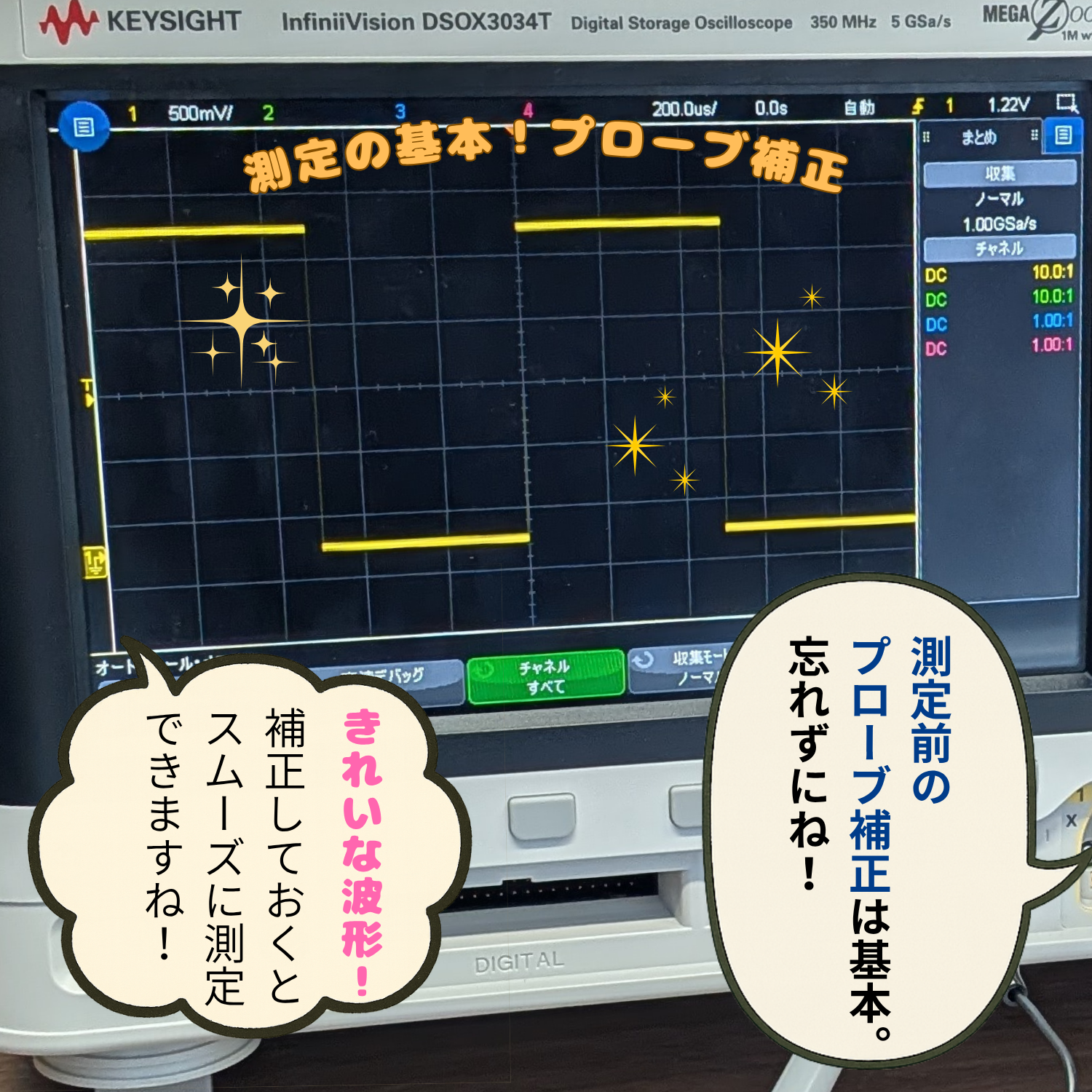

| 補正後 | 立ち上がりが鋭く、理想的な矩形波に近づく |
プローブ補正とは？なぜ必要なのか
プローブ補正（プローブキャリブレーション）は、オシロスコープとプローブの間で発生する時間軸・周波数特性のズレを補正する作業です。
特に10:1アッテネーションタイプのパッシブプローブでは、補正が不十分だと次のような影響が出ます：
・波形が丸くなり正確な電圧・時間測定ができない
・周波数特性が崩れ、信号の高周波成分が正しく表示されない
・トラブルシューティングが誤った方向に進む恐れ
補正の手順（一般的な流れ）
オシロスコープ本体の「キャリブレーション出力端子」にプローブを接続
波形を表示させ、矩形波になるように調整用ドライバーで補正
理想的な波形になるまで微調整
まとめ：基本に立ち返ることがトラブル防止のカギ
今回のように、オシロスコープのトラブルは「基本的な使い方の確認漏れ」が原因となることが少なくありません。
✓チェックリストで再確認しよう！
プローブはしっかり接続されているか
プローブの補正は行ったか
オシロスコープ本体の設定に問題はないか
