双方向大容量直流電源 PXBシリーズ
2024年05月22日
双方向大容量直流電源 PXBシリーズ
● 高電力密度：３U サイズで20 ｋＷ
● 力行・回生の双方向に一台で対応
● 定格出力電圧：50 Ｖ／ 500 Ｖ／ 1000 Ｖ／ 1500 Ｖ
● 入力電圧はAC200V（三相）又は400V（三相）から選択
● 周囲温度50℃で定格電力にて連続運転可能（一部モデルを除く）
● 最大10 台（200kW）まで並列運転可能
● タッチパネルディスプレイ搭載
● 回生機能（構内）
● 安心の国内製造＆国内サポート
● LAN、USB、RS232C、外部アナログ制御（絶縁タイプ） 標準装備
● 外部コントロール入出力はNPN/PNP 両タイプのPLC に標準対応
【仕様】
| 形名 | 出力 | リップルノイズ | 電源変動 | 負荷変動 | ||||
| CV | CC* | 定格電力CV（rms） | CV(rms) | CV | CC | CV | CC | |
| PXB20K-250 | 0V ～ 250V | -200A 〜 +200A | 20kW | ± 125mV | ± 50mV | ± 400mA | ± 125mA | ± 400mA |
| PXB20K-500 | 0V 〜 500V | -120A 〜 +120A | ± 250mV | ± 100mV | ± 240mA | ± 250mV | ± 240mA | |
| PXB20K-1000 | 0V 〜 1000V | -60A 〜 +60A | ± 500mV | ± 200mV | ± 120mA | ± 500mV | ± 120mA | |
| PXB20K-1500 | 0V 〜 1500V | -30A 〜 +30A | ± 750mV | ± 300mV | ± 60mA | ± 750mV | ± 60mA | |
特長① 回生に1台で対応しているので消費電力、電気料金、発熱量の低減を実現
特長② 3Uサイズで最大20KWの出力を実現、最大10台まで並列が可能で200KWの大容量化に対応
特長③ インバータ・モータ、バッテリー、PCSの評価として使用可能

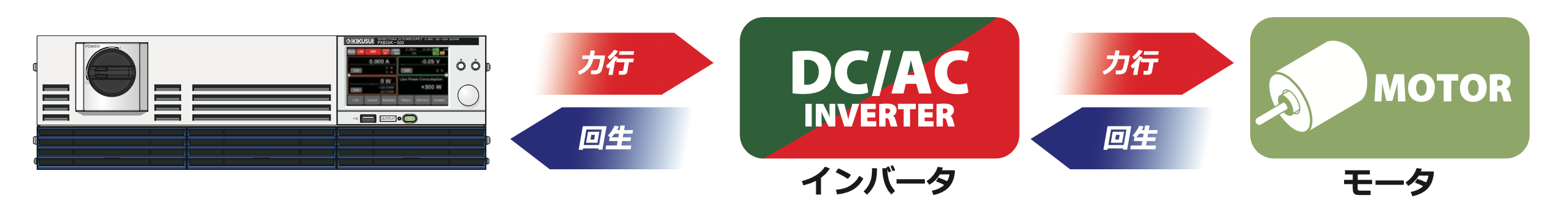

インバータ・モータの評価試験

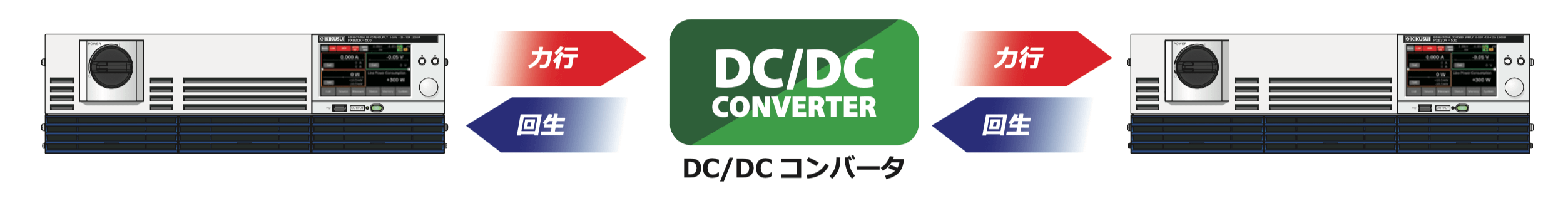

双方向DC/DCコンバータのエージング試験
