【日置電機】接地抵抗計（FT6041）
2024年04月19日
現場に強い、仕事が速い6つの測定機能
- 4電極法に対応。多彩な測定機能
- 接地極を切り離さずに測定できるMEC機能
- 防塵防水 IP67, 動作温度 -25°C 〜 65°C, ドロッププルーフ
- 接地網モジュールで補助接地棒を挿す必要なし
- 作業時間を短縮。測定時間6秒、測定コードの設置、巻き取りも楽々
- 狭い箇所も広いバスバーも挟めるクランプセンサー（オプション）
- ワイヤレス化に対応。スマホやタブレットに測定値を転送 (オプションのZ3210 装着時)
用途に合わせて最適な測定法を選べる 多彩な測定機能
・4電極法（ウェンナーの4電極法）：接地設計の調査に必要な大地抵抗率測定に
・3電極法：接地抵抗の精密な測定に ・MEC機能：接地極を切り離さずに接地抵抗を測定
・4端子測定による3電極法：数Ω以下の接地抵抗測定に
・クランプ式測定法（2クランプ）：多重接地の接地抵抗測定に
・低抵抗測定：測定後、接地極を再接続した時の抵抗確認に

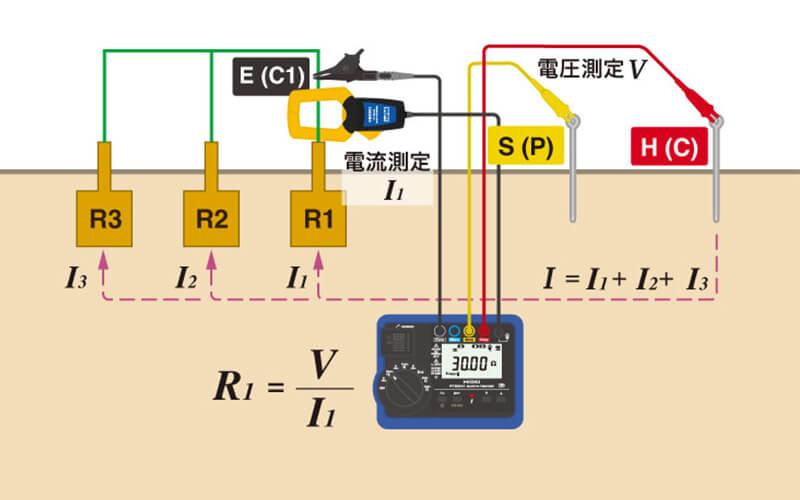

接地極を切り離さずに測定できる MEC機能
3電極法にクランプセンサによる電流測定を追加します。測定したい接地極に流れる電流のみを測定するので、他の接地の影響を受けません。大幅な作業工数の削減ができます。
※ MEC はMeasuring Earth using a Clamp の略です。

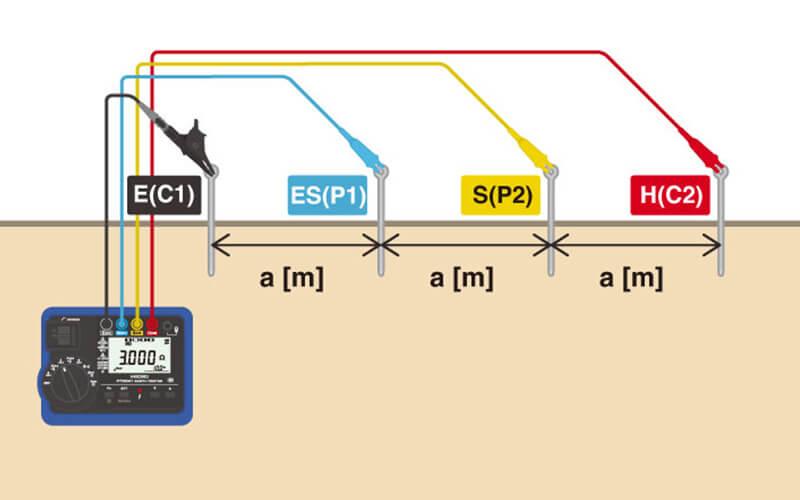

4電極法による測定で、接地設計の調査に必要な大地抵抗率測定
建築物建設前の接地設計のために大地抵抗率を測定します。大地抵抗率は土壌の性質によって変化します。大地抵抗率を把握し適正な接地ポイントや接地極の形状、寸法などを設計します。
また、構造体接地の評価のための大地抵抗率にも利用できます。
「電気設備の技術基準の解釈」第 18 条第 1 項、または「高圧受電設備規程（JEAC8001）」を参照してください。

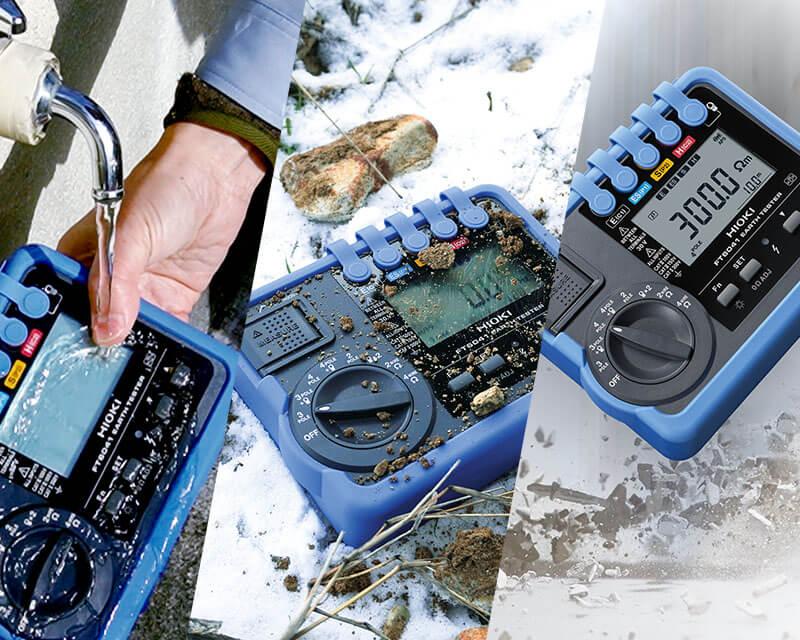

過酷な現場で使える タフ設計
・土、砂、雨に強い 防塵防水等級IP65, IP67(EN60529)
粉塵が筐体内に入らない設計なので、泥や埃を気にせず現場で使えます。汚れても水で洗うことができます。
・動作温度範囲 -25°C 〜 65°C
炎天下でも寒冷地でも使え、長時間の外作業でも誤作動がありません。接地抵抗測定や保守点検に。
・プロテクター装着でドロッププルーフ1 m
1 mの高さからコンクリート上へ落下しても耐える耐衝撃性能があります。
・ノイズに強い。地電圧30.0 V rms
ノイズ環境下でも安定した測定ができます。

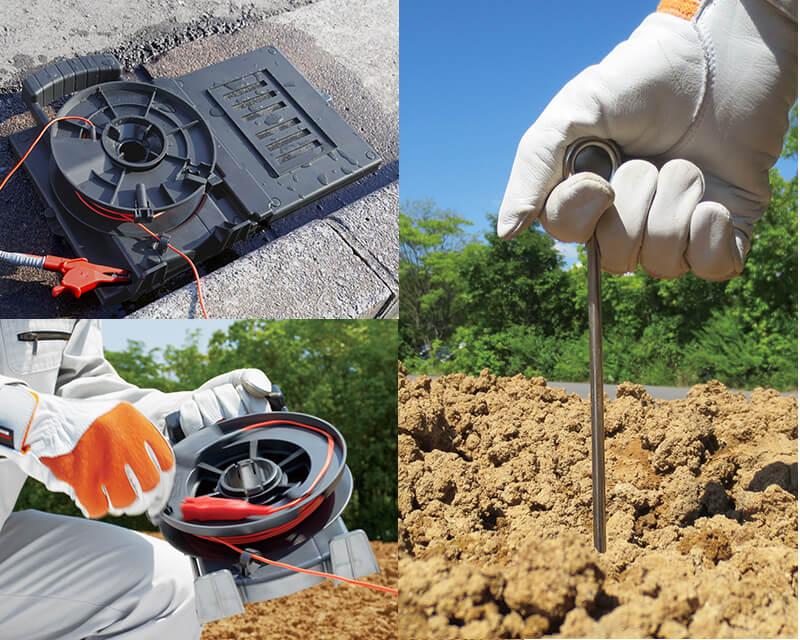

作業時間を短縮。作業者の負担を軽減
・測定スピードが速い！からまない、ねじれないコード巻き取り
測定値が表示されるまでわずか6秒（3電極法）のスピーディーな測定と楽々コード巻き取り器で、作業時間を短縮します。
・許容抵抗は最大100 kΩ 補助接地棒の挿し込みは一回でOK
高い許容抵抗で、乾燥土壌で補助接地棒を何度も挿し直していた不便を解消します。作業時間を短縮します。
・コンクリート上でも測定できる新設計の接地網モジュール L9846
コード巻き取り器と一体化できる接地網モジュール。水をかけて濡らすことで、補助接地極を挿し込まなくても接地抵抗を測定できます。

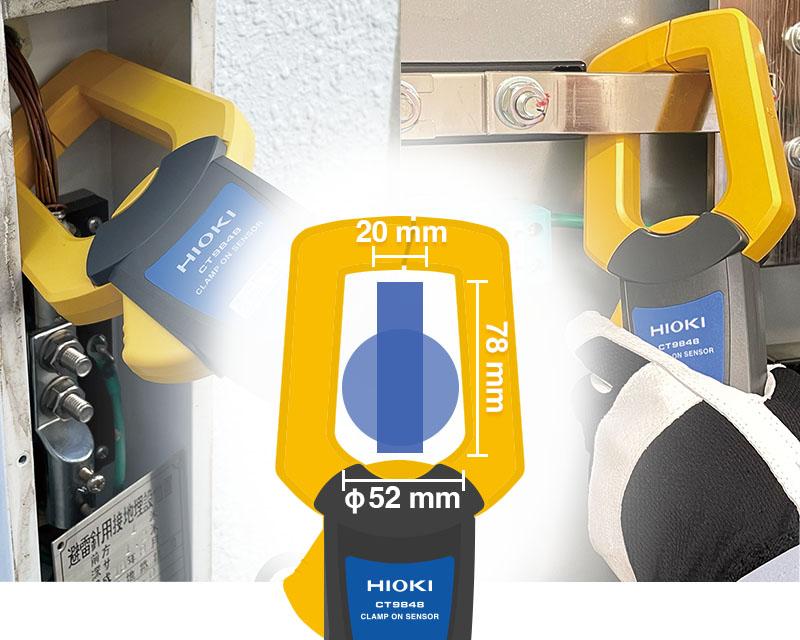

狭い箇所も広いバスバーも挟めるクランプセンサー
奥まった箇所にある接地極や、太いバスバーの接地極。それらの箇所を挟むことができるクランプセンサー CT9848を使用可能。
薄くて広い口径のジョーで、スムーズに接地極を挟めます。

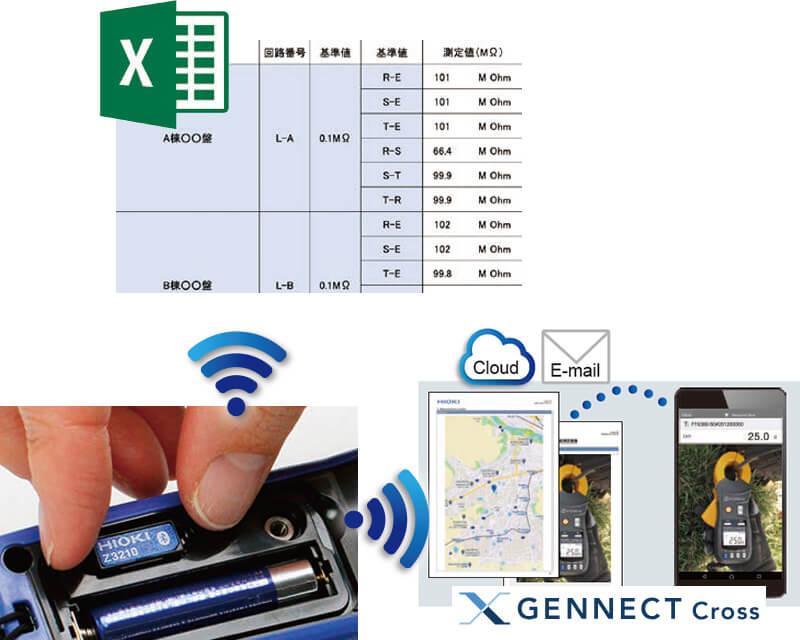

ワイヤレス化に対応 スマートフォンやタブレットにデータを転送できる
測定器本体にワイヤレスアダプタZ3210（オプション）を装着すると、Bluetooth®通信ができるようになります。Excel®で作成した帳票に測定値を直接入力できます。
また、GENNECT Cross（無償アプリ）へデータを転送し、レポート作成が簡単にできます。
GENNECT Crossでは、測定結果の確認、管理、レポート作成ができます。測定現場で撮影した写真や地図および図面と連携することで、現場でスムーズにデータの管理ができます。
価格
| 型式 | 説明 | 価格（税抜） |
| FT6041 | FT6042本体、付属品 | 275,000円 |
| FT6041-91 | FT6043本体、付属品及びクランプセンサーのセット | 450,000円 |
基本仕様 (確度保証期間 1年)
※1: -25℃〜40℃（80% RH 以下）,40℃〜45℃（60% RH 以下）, 45℃〜50℃（50% RH 以下）, 50℃〜55℃（40% RH 以下）, 55℃〜60℃（30% RH 以下）,60℃〜65℃（25% RH 以下）
※2: 単3 形ニッケル水素充電池 × 4 を使用時（23℃参考値）
| 測定項目 | 接地抵抗測定（4電極法, 3電極法, 2電極法, MEC機能, クランプ式）, 低抵抗測定（4端子法, 2端子法）, 地電圧測定 |
| 地電圧測定 | 0〜30.0 V rms, 確度: ±2.3% rdg ±8 dgt（50/60 Hz）, ±1.3% rdg ±4 dgt（DC） |
| 機能 | 活線警告表示, オートパワーセーブ, 大地抵抗率表示（4電極法のみ）, ゼロアジャスト, オートホールド, 連続測定, 無線通信（Z3210装着時）, ブザー, コンパレータ, 表示切り替え, 地電圧オーバー表示（低抵抗測定時） |
| 使用温度範囲 | -25°C〜65°C, ※1（結露しないこと） |
| 保存温湿度範囲 | -25°C〜65°C, 80% RH 以下（結露しないこと） |
| 防じん性, 防水性 | IP65, IP67（IEC 60529, EN 60529） |
| 適合規格 | EN IEC 61010-2-030: 2021（安全性）, EN 61326（EMC）, EN 61557-1,EN 61557-10, EN 61557-4（低抵抗）, EN 61557-5（接地抵抗計） |
| 電源 | 単3形ニッケル水素充電池 ×4 または 単3形アルカリ乾電池（LR6）×4 |
| 測定可能回数（※2） | 500回（3電極法, Z3210未装着）, 400回（3電極法, Z3210装着, 無線通信時） |
| 寸法・質量 | 約189W × 148H × 48D mm, 約765 g（電池, プロテクタ含む） |
| 付属品 | 補助接地棒 L9840（2本セット） ×2, 測定コード L9841 ×1, 測定コード L9845-31 ×1, 測定コード L9845-33 ×1, 測定コード L9845-52 ×1, 接地網モジュール L9846 ×2, テストリード L9787 ×1, 携帯用ケース C0208 ×1, 携帯用ケース C0209 ×1, 単3形アルカリ乾電池（LR6） ×4, 取扱説明書 ×1 |
