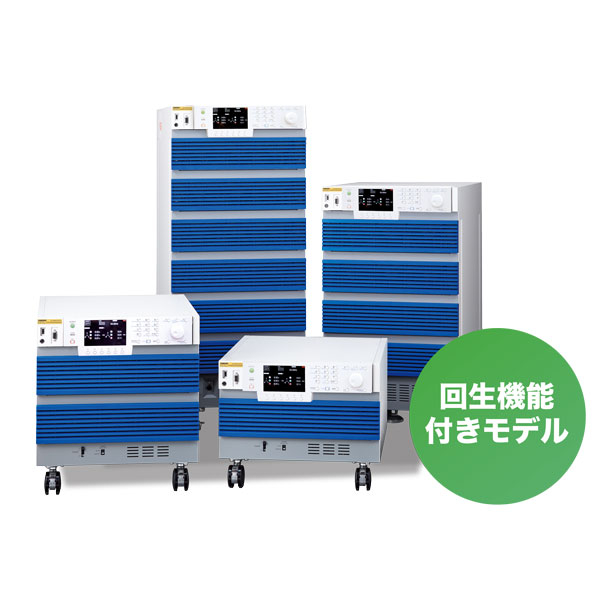

【菊水電子工業】PCR-WEA2シリーズ用 定電流出力／回生電子負荷機能オプション
本オプションは、菊水電子工業の交流電源 PCR-WEA2シリーズ に搭載できる工場出荷時オプションです。
従来の交流・直流安定化電源機能に加え、定電流出力（CC SUPPLY）モード と
回生電子負荷（CC LOAD）モード を追加できます。
電力変換機器や双方向電源機器などの評価・試験用途に対応し、PCR-WEA2シリーズの用途拡張に利用できます。
PCR-WEA2シリーズ用 定電流出力／回生電子負荷機能オプション
CC SUPPLY MODE
高電圧・高速の定電流のAC/DC電源として動作します。単相／単相3線／三相出力の切り替えが可能で、位相設定や任意波形機能により出力電流波形を変更できます。
また、用途や動作の安定性に応じて、レスポンスを4段階から設定可能です。
4段階の応答設定
FAST / MEDIUM FAST / MEDIUM SLOW / SLOW
CC LOAD MODE
回生電子負荷モードは、高度な位相設定に加え任意の電流波形を忠実に再現可能です。これにより、負荷力率可変や位相急変をはじめ、負荷急変や高調波電流の再現など多彩な波形制御を実現します。
吸収したエネルギーは一次側に構内回生し再利用ができます。
CCモード、CC＋CRモードの設定が可能です。
※本オプション搭載時、並列運転はCV SUPPLYモード時のみ可能です。CC SUPPLYモード、CC LOADモードでは並列運転はできません。
定電流出力機能と回生電子負荷機能
定電流出力機能
回生電子負荷機能
CC LOAD MODE
位相も波形も自在に制御
回生電子負荷モードでは、位相設定や高調波電流重畳、特殊波形、位相急変などの機能により、多様な負荷動作の再現が可能です。
任意の電圧に対して電流位相を0°～±360°設定可能
任意の高調波電流を重畳可能
21種類の特殊波形※が事前にインストールされています。
任意のタイミングで位相（力率）の急変が可能
負荷電流の大きさを任意のタイミングで変更可能
モータ起動時の突入電流を模擬
UVW各相の電流値、位相バランスも任意に設定可能
※ユーザ定義の特殊波形を生成したい場合は、別途アプリケーションソフトウェア Wavy for PCR-WE が必要です。
7つの新機能
位相（力率）可変
高調波電流重畳
特殊波形
位相急変
負荷急変
突入電流模擬
三相不平衡
※本オプション搭載時、並列運転はCV SUPPLYモード時のみ可能です。CC SUPPLYモード、CC LOADモードでは並列運転はできません。
これらの機能によりインバータや電力変換機器の評価試験など、幅広い用途に対応します。
OBCのV2L/V2H評価における、再現性の高い模擬負荷として利用できます。
太陽光発電システムにおけるインバータの評価用途として利用できます。
家庭内電力系統に接続されるV2Hコンバータの評価用途として利用できます。
過電流保護素子の温度上昇試験や特性評価に利用できます。
主な用途
OBC（オンボードチャージャー）評価
PVインバータ評価
V2Hコンバータ評価
ブレーカ・ヒューズ評価
本オプションは、PCR-WEA2シリーズの最大電力6kVA以上のR付きモデルに対応しています。
対応機種
各型式の製品情報は、以下よりご確認いただけます。
本オプションの詳細仕様やアプリケーション例については、
以下のカタログをご参照ください。
カタログ
PCR-WEA2シリーズ 定電流出力／回生電子負荷オプション カタログ（PDF）
本オプション搭載時、並列運転はCV SUPPLYモード時のみ可能です。CC SUPPLYモード、CC LOADモードでは並列運転はできません。
特殊波形のうち、ユーザ定義の特殊波形を生成したい場合は、別途アプリケーションソフトウェア Wavy for PCR-WE が必要です。
補足事項
