【HIOKI/日置電機】絶縁抵抗計 IR4052シリーズ
2026年07月23日
HIOKI（日置電機）
絶縁抵抗計

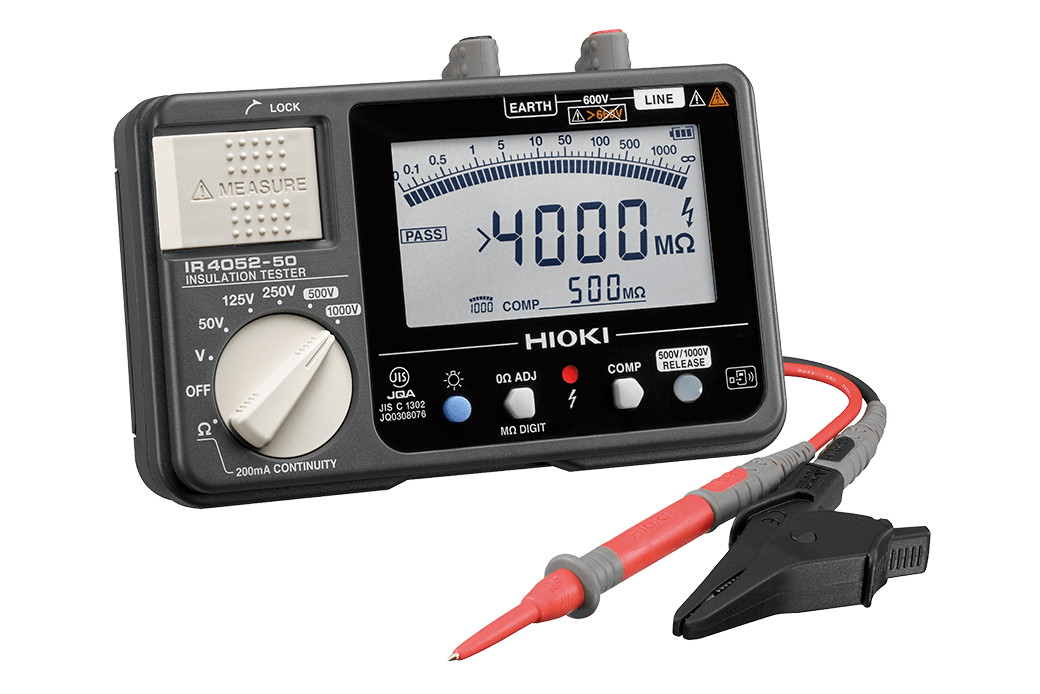

IR4052-50、IR4052-51、IR4052-52
主な特長
ワイヤレス化に対応！スマホやタブレットに測定値を転送（ワイヤレスアダプタ Z3210 接続時）
測定データを無線でExcel®帳票へ直接転送入力（ワイヤレスアダプタ Z3210 接続時）
JIS認証の5レンジ絶縁抵抗計
パッと判定、一目で確認！コンパレータ機能を搭載（比較判定機能）
安定した表示と高速測定、コンパレータ判定結果応答時間0.3秒
暗い現場での作業効率をアップする、高輝度白色LED照明
200 mAによる導通チェック機能
ACのほか、電気自動車等に役立つDC電圧測定機能
CAT III 600 V
形名（発注コード）
IR4052-50
テストリード L9787、携帯用ケース C0108付属
IR4052-51
スイッチ付きリードセット L9788-11、携帯用ケース C0108付属
IR4052-91
IR4052-51 ＋ ワイヤレスアダプタ Z3210 のセット
IR4052-52
スイッチ付きリードセット L9788-11、ブレーカピン L9788-92、携帯用ケース C0203、プロテクタ Z5042、首掛けストラップ Z5043付属
仕様
定格測定電圧
DC 50 V / DC 125 V / DC 250 V / DC 500 V / DC 1000 V
有効最大表示値
100 MΩ / 250 MΩ / 500 MΩ / 2000 MΩ / 4000 MΩ
確度
第一有効測定範囲MΩ
DC 50 V：±4% rdg. 0.200〜10.00
DC 125 V：±4% rdg. 0.200〜25.0
DC 250 V：±4% rdg. 0.200〜50.0
DC 500 V：±4% rdg. 0.200〜500
DC 1000 V：±4% rdg. 0.200〜1000
定格測定電圧を維持できる下限抵抗
0.05 MΩ / 0.125 MΩ / 0.25 MΩ / 0.5 MΩ / 1 MΩ
過負荷保護
AC 600 V (10s) / AC 660 V (10s)
直流電圧レンジ
4.2 V (0.001 V分解能)〜600 V (1 V分解能), 4レンジ, 確度: ±1.3% rdg. ±4 dgt., 入力抵抗100 kΩ以上
交流電圧レンジ
420 V (0.1 V分解能)/600 V (1 V分解能), 2レンジ, 50 Hz/60 Hz, 確度: ±2.3% rdg. ±8 dgt., 入力抵抗100 kΩ以上, 平均値整流実効値指示
低抵抗レンジ
接地線導通チェック用, 10 Ω (0.01 Ω分解能)〜1000 Ω (1 Ω分解能), 3レンジ, 基本確度: ±3% rdg. ±2 dgt., 測定電流: 200 mA以上 (6 Ω以下のとき)
表示
半透過型FSTN液晶, バックライト, バーグラフ
応答時間
コンパレータ判定結果応答時間: 約0.3秒 ※メーカー規定の条件にて
機能
絶縁抵抗の桁数切替, 1分値の表示, 活線警告, 自動放電, 交流/直流自動判別, コンパレータ, ドロッププルーフ, オートパワーセーブ
電源
単3形アルカリ乾電池(LR6) ×4, 連続使用時間: 20 h (メーカー規定の条件にて)
寸法・質量
152 W × 92 H × 40 Dmm, 440 g (電池含む, テストリード含まず)
主な用途
電気設備の竣工検査
電気設備の月次、年次点検などの保安業務
設備改修時の絶縁抵抗の確認
