【横河計測】電力計測1MS/s 16ビット絶縁モジュール（720301）
2026年04月15日
新製品情報

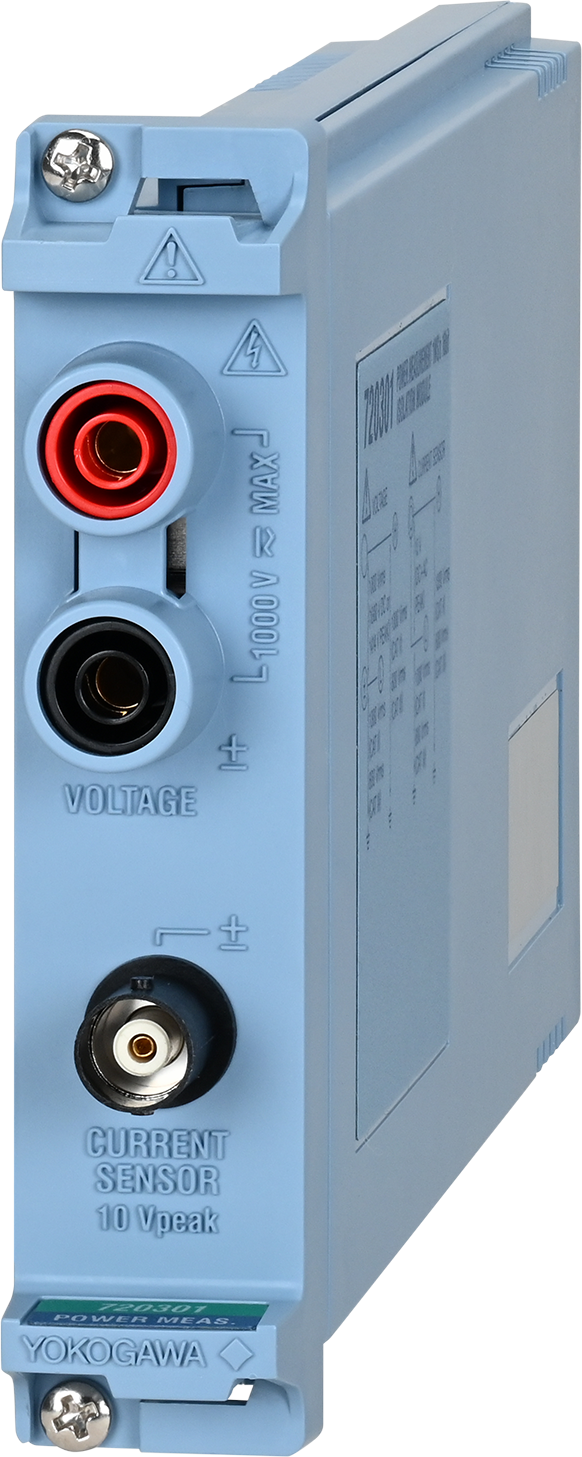

720301
電力計測 1 MS/s 16 ビット 絶縁モジュール
スコープコーダで確度保証付きの電力計測を実現！
720301は、DL950、
SL2000
、DL350と組み合わせて使用できる電力計測モジュールです。
電気波形＋確度保証された電力＋熱・音・加速度・CAN FD・LIN・SENT・制御信号などを同期計測
電力計と波形測定器をスコープコーダ1台に集約し、電力の変化だけでなく “なぜそうなったか” まで同時に分析
- ・製品規格要求の測定器確度0.5級を満たす組み合わせ電力確度0.35%(50/60 Hz、CT1000S使用時)
- ・電源喪失検出からUPS出力開始の時間を簡単にカーソル測定
- ・指定区間の電力値の平均や復帰時間をメジャー機能で自動測定
- ・電力値変動の原因を電力値と同期測定した波形から推測・確認
アプリケーション例
UPS動作評価
電力とNVH の同期測定
産業機器の過渡電力測定
PV系統評価
xEV急速充電評価
モーター・インバータ評価
DL950/SL2000/DL350 の DC/AC 振幅確度を保証
電力モジュールの主な仕様
電圧振幅、電流振幅※2
DC ± 0.14% (0.07% of rdg. + 0.07% of rng.)
基本確度
50/60 Hz ± 0.10% (0.05% of rdg. + 0.05% of rng.)
⼊⼒チャネル数
電圧直接⼊⼒︓1、電流センサー⼊⼒︓1
⼊⼒コネクタ
電圧︓直接⼊⼒端⼦、電流センサー︓BNC コネクタ（絶縁タイプ）
チャネル間スキュー
電圧―電流間︓100ns以下（Typical値。0.04°@1kHz、0.002°@50 Hz）
最⼤⼊⼒電圧
電圧︓1000 Vrms (1000 Vdc or 1414 Vpeak Max.)
電流センサー︓10V (±10 Vpeak Max.)
最⼤定格対地間電圧
1000 Vrms（CAT II）、600 Vrms（CAT III）
DL950/SL2000 の実効値・電力確度を保証※1
電⼒解析仕様
（DL950/SL2000 かつ/G05または /MT1オプション使⽤時）
電圧 実効値、電流 実効値※2
DC ± 0.14% (0.07% of rdg. + 0.07% of rng.)
基本確度
50/60 Hz ± 0.10% (0.05% of rdg. + 0.05% of rng.)
電⼒※2
DC ± 0.14% (0.07% of rdg. + 0.07% of rng.)
基本確度
50/60 Hz ± 0.14% (0.07% of rdg. + 0.07% of rng.)
周波数確度
± (0.1% of rdg. ± 0.1 mHz) 0.1Hz 〜 100 kHz
ラインフィルター機能（帯域制限）
FULL/40 kHz/4 kHz/400 Hz/AUTO
軸感度（レンジ）設定範囲
電圧︓20ｍV/div〜200 V/div（1-2-5 ステップ）
電流センサー︓5 mA/div〜1 A/div（1-2-5 ステップ）（1 V/1 A のとき）
※1︓/G05または/MT1オプションが必要 ※2︓表の値に使⽤する電流センサーの確度を加算する
ご注意
- ・電流の直接⼊⼒測定はできません。別途電流センサーをご⽤意ください。
- ・DL350使⽤時、波形演算と波形パラメータの⾃動測定の組み合わせ、または⾼調波解析で電⼒値を演算できますが、確度は保証されません。
- /・G05または/MT1オプションの付いていないDL950/SL2000を使⽤時、波形演算と波形パラメータの⾃動測定の組み合わせで電⼒値を演算できますが、確度は保証されません。
詳細資料や導入検討のご相談はこちら
720301の詳細仕様、対応構成、測定環境の見直しに関するご相談は、
PDF資料またはお問い合わせよりご確認ください。
